Que es el sensor de lluvia?

Un sensor analogico que mide la resistencia entre las pistas conductoras segun la cantidad de agua depositada sobre ellas.

La meteorologia en tus manos

El sensor de lluvia detecta la presencia de agua mediante pistas conductoras grabadas en la PCB. Cuando el agua toca las pistas, reduce la resistencia y aumenta la senal analogica enviada a la micro:bit. A mas agua, mayor el valor leido (0-1023).

Viene montado en una plaquita con conector de 3 pines (S, V, G) para conectarlo directamente a la shield sin soldaduras. El sensor es analogico: devuelve valores entre 0 (seco) y ~1023 (completamente mojado).

🌧

Tipo

Sensor capacitivo

⚡

Voltaje

3.3V - 5V

🔌

Conector

3 pines (SVG)

📡

Senal

Analogica (0-1023)

⚡ micro:bit V1 & V2

📌 Diagrama de pines

S

Signal (Senal)

Conectar a pin analogico (P0, P1 o P2)

V

VCC (Alimentacion)

Conectar a 3.3V o 5V

G

GND (Tierra)

Conectar a GND de la micro:bit

Conexion

Como conectarlo a micro:bit

Tres pasos sencillos para tener tu sensor de lluvia funcionando con micro:bit.

1

Primer paso

Conecta la shield

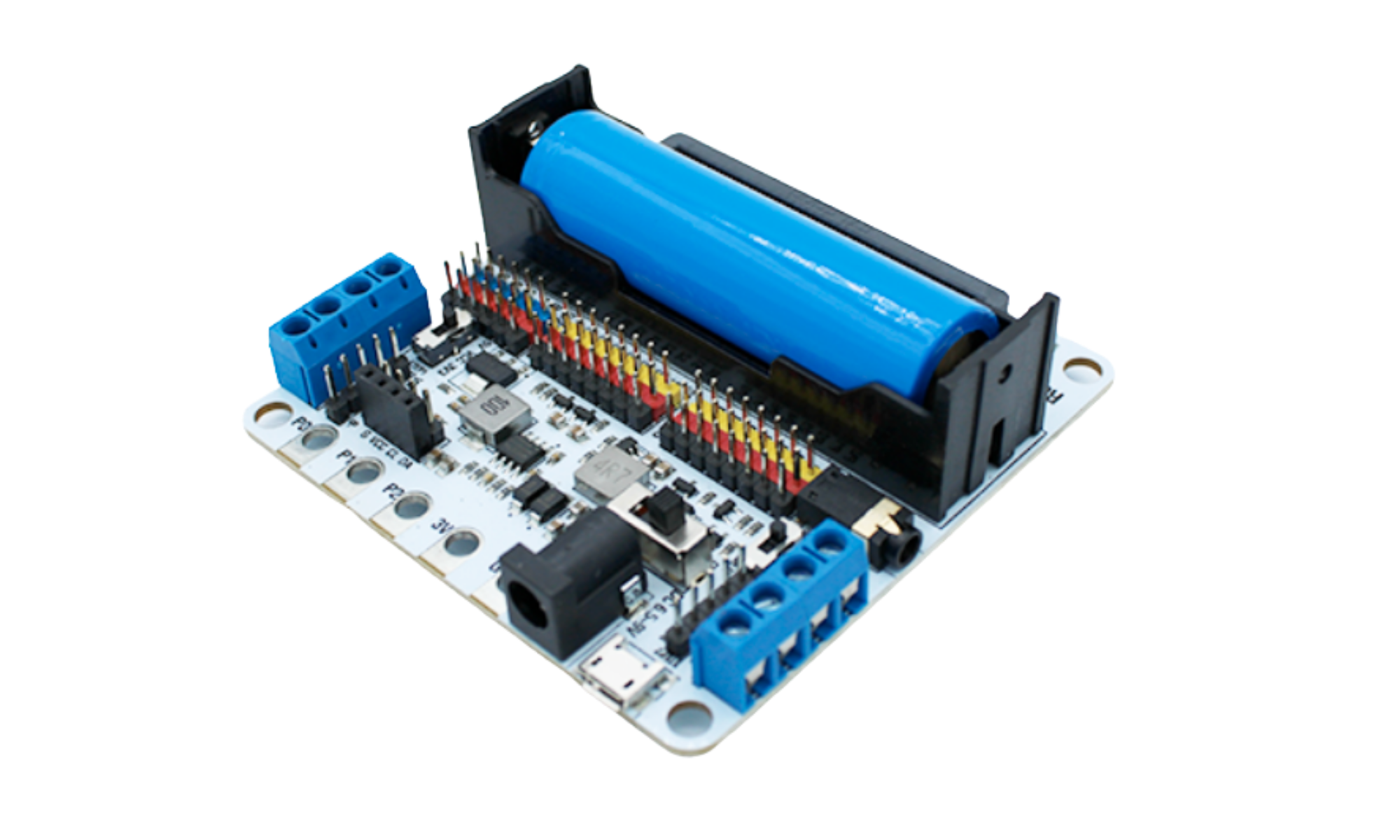

Inserta la micro:bit en una shield de expansion (como la KittenBot Robotbit, Elecfreaks Octopus, o similar). Asegurate de que los pines coincidan correctamente.

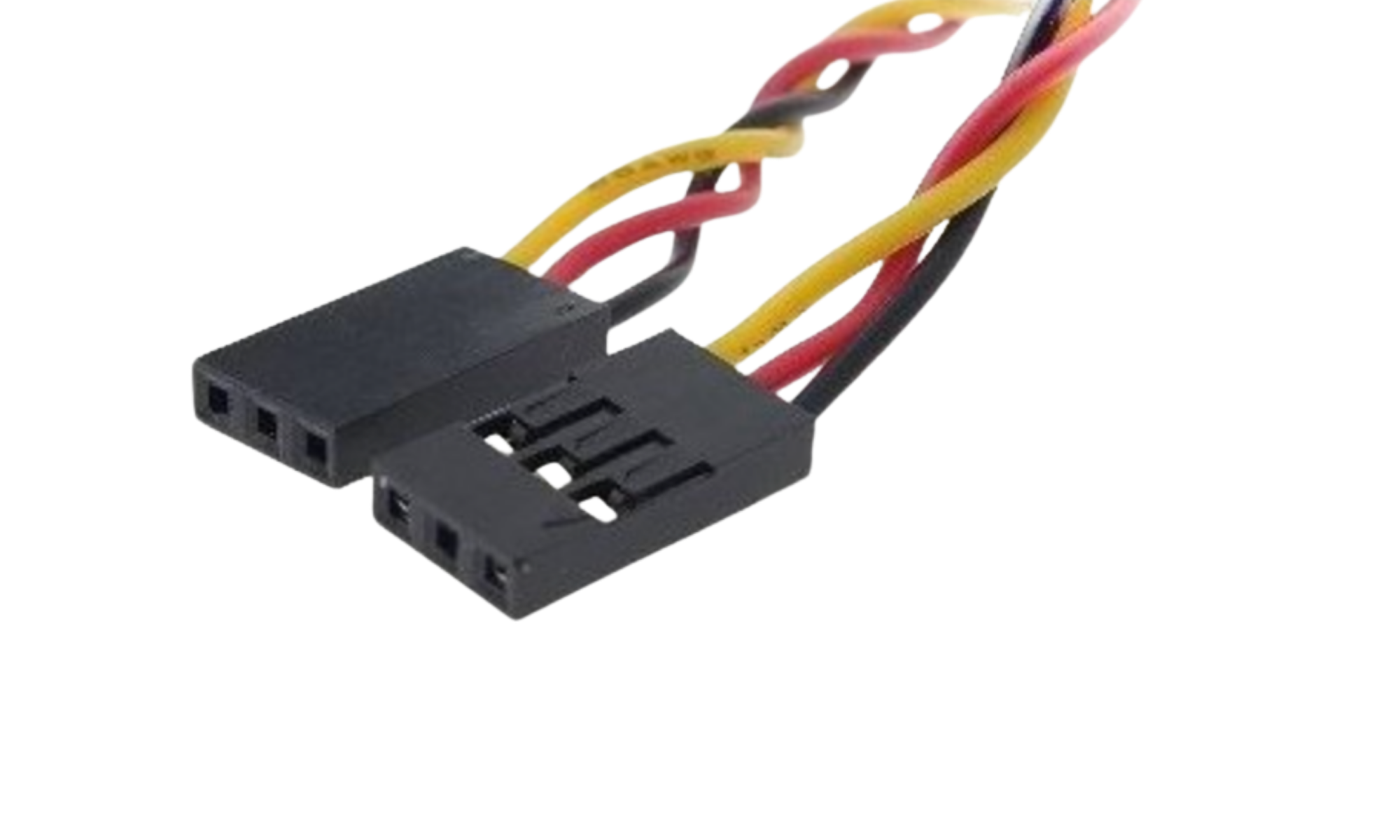

Cable de 3 pines para sensores micro:bit

2

Segundo paso

Conecta el cable

Conecta el sensor de lluvia a un puerto ANALOGICO de la shield (P0, P1 o P2 admiten lectura analogica).

3

Tercer paso

Lee los valores

En MakeCode usa el bloque 'valor analogico del pin' para leer valores de 0 (seco) a 1023 (mojado).

Programacion

Como se programa

Codigo listo para usar en MakeCode (bloques y JavaScript) y MicroPython.

Vídeo explicativo

Próximamente

Programaciones ya hechas, listas para probar

Son programas de ejemplo que ya funcionan. Copia el código con el botón Copiar y pégalo en la pestaña JavaScript de MakeCode. Así de fácil:






                            // Sensor de Lluvia - Leer nivel de agua
// Conectado al pin P0

basic.forever(function () {
    // Leer valor analogico (0 = seco, 1023 = mojado)
    let agua = pins.analogReadPin(AnalogPin.P0)

    if (agua > 700) {
        // Mucho agua - lluvia intensa
        basic.showIcon(IconNames.Umbrella)
    } else if (agua > 300) {
        // Algo de agua - llovizna
        basic.showIcon(IconNames.SmallSquare)
    } else {
        // Seco
        basic.showIcon(IconNames.SmallDiamond)
    }
    basic.pause(500)
})



                            # Sensor de Lluvia - Leer nivel de agua
# Conectado al pin P0

from microbit import *

while True:
    # Leer valor analogico (0 = seco, 1023 = mojado)
    agua = pin0.read_analog()

    if agua > 700:
        display.show(Image.UMBRELLA)
    elif agua > 300:
        display.show("~")
    else:
        display.show(".")

    sleep(500)

☂
Alerta de lluvia
Activa un buzzer cuando detecta agua

                        basic.forever(function () {
    if (pins.analogReadPin(AnalogPin.P0) > 500) {
        music.playTone(440, 200)
        basic.showIcon(IconNames.Umbrella)
    } else {
        basic.clearScreen()
    }
    basic.pause(300)
})


📊
Nivel de lluvia en pantalla
Muestra barra de nivel en el display

                        basic.forever(function () {
    let nivel = Math.map(
        pins.analogReadPin(AnalogPin.P0),
        0, 1023, 0, 5)
    basic.showNumber(Math.round(nivel))
    basic.pause(1000)
})


🌿
Riego automatico
Activa riego cuando hay sequia

                        basic.forever(function () {
    let humedad = pins.analogReadPin(AnalogPin.P0)
    if (humedad < 200) {
        // Activar bomba/riego en P1
        pins.digitalWritePin(DigitalPin.P1, 1)
        basic.showIcon(IconNames.Pitchfork)
    } else {
        pins.digitalWritePin(DigitalPin.P1, 0)
        basic.clearScreen()
    }
    basic.pause(1000)
})


👽
Estacion meteorologica
Envia datos de lluvia por serie

                        basic.forever(function () {
    let valor = pins.analogReadPin(AnalogPin.P0)
    serial.writeValue("lluvia", valor)
    basic.pause(2000)
})


Donde comprarlo

Consigue tu sensor de lluvia

Disponible en varias tiendas online especializadas en electronica educativa.

🛒

Keyestudio

Tienda oficial

Sensor de lluvia Keyestudio compatible con micro:bit. Calidad garantizada y documentacion incluida para proyectos educativos.

~2€ Ver tienda →
