Proyecto #01 — Encender un LED

📦 Paso 1

Materiales necesarios

Reúne estos componentes antes de empezar. Haz clic en el nombre para ver la guía de cada componente.

LED (cualquier color)

Vale verde, rojo u otro color

Pin P0

×1 Ver guía del LED → 🛒 Comprar

micro:bit V2

Controlador principal

×1 🛒 Comprar

Cables Dupont

3 cables (S, V, G)

×3 🛒 Comprar

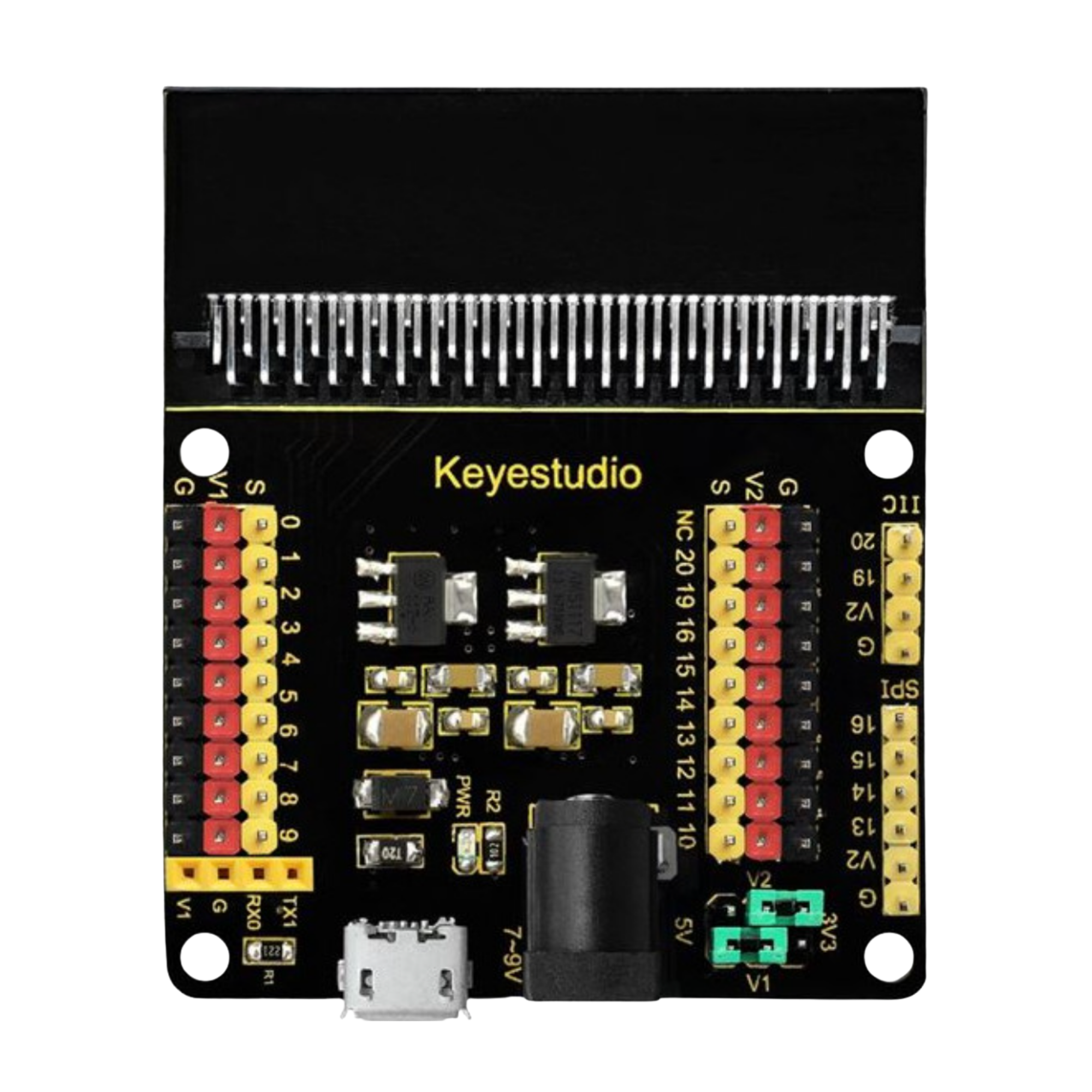

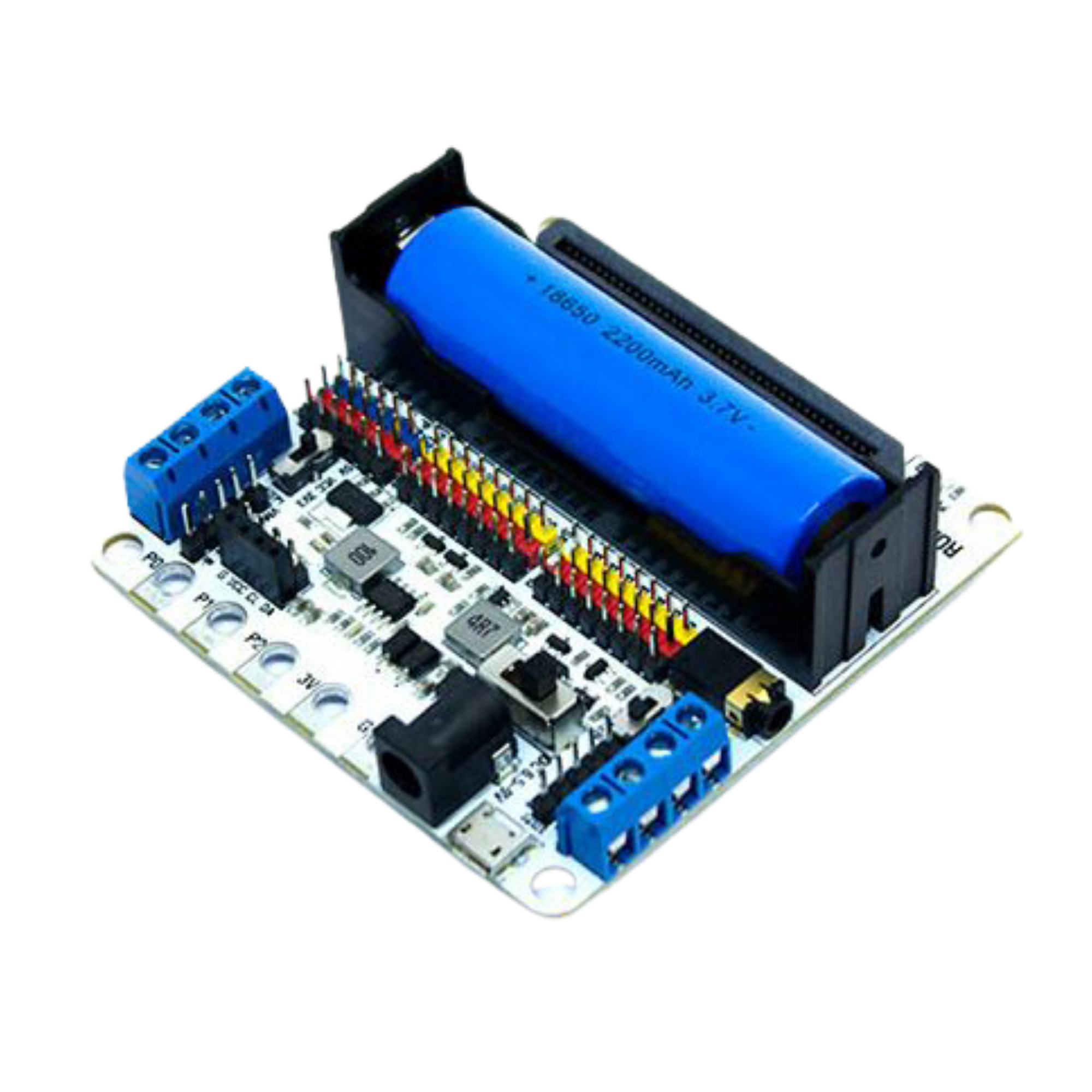

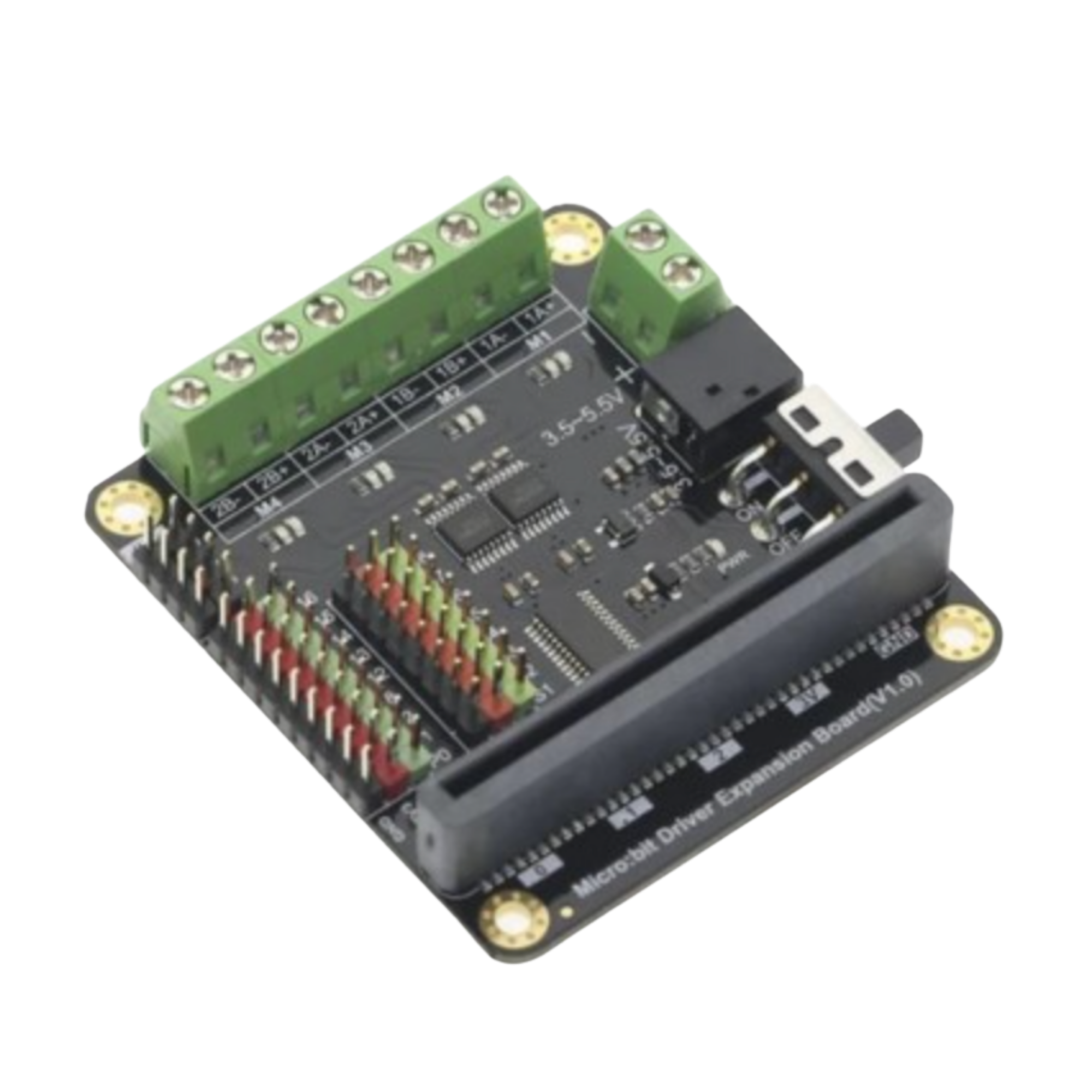

Shield de expansión

Cualquier shield compatible

Base de conexión

×1 🛒 Comprar

🔌 Paso 2

Conexión de los componentes

Sigue la tabla y los pasos exactamente. Conectar mal puede dañar el componente o hacer que no funcione.

Componente	Pin shield	Cable recomendado
LED — Señal	P0	Amarillo (S)
LED — Alimentación	V (3.3V)	Rojo (V)
LED — Tierra	G (GND)	Negro (G)

1

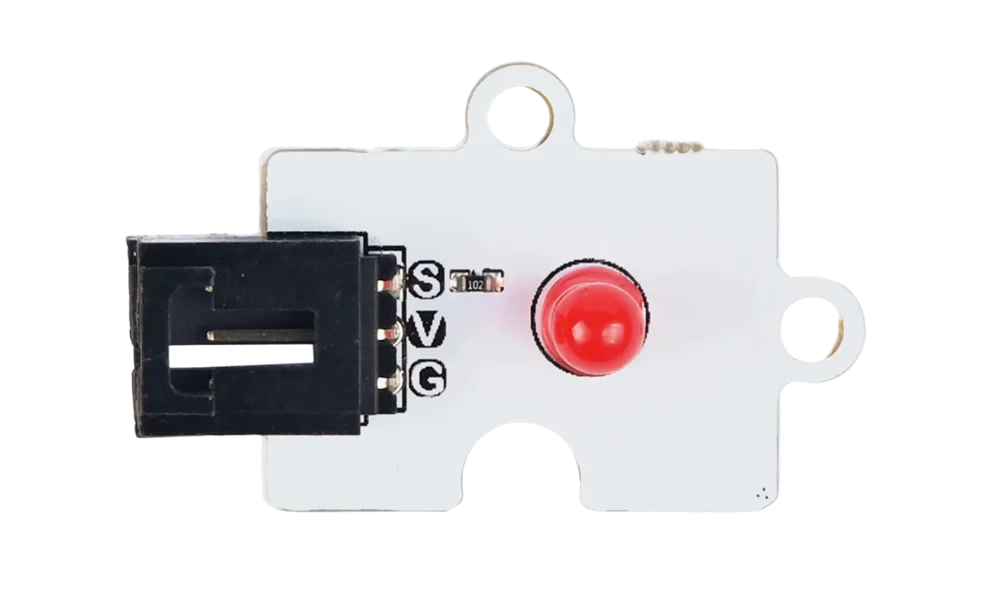

Coge el modulo LED (del color que prefieras). Fijate en los 3 pines: S (señal), V (voltaje) y G (tierra).

2

Busca el bloque P0 en tu shield de expansion. Conecta el pin S del LED al agujero S del bloque P0.

3

Conecta V → V y G → G del mismo bloque P0. Comprueba que ningun cable toca otro y todos estan bien encajados.

💡 Truco: El modulo LED ya lleva la resistencia integrada. No necesitas añadir nada mas — solo los 3 cables (S, V, G) y listo.

💻 Paso 3

Programación

Elige tu lenguaje preferido. Ambos códigos hacen exactamente lo mismo — elige el que uses en clase.

                        MakeCode JavaScript



                        // Encender un LED — primera prueba con micro:bit
// LED conectado al pin P0 de la shield

basic.forever(function () {
    // Encender el LED (1 = ON)
    pins.digitalWritePin(DigitalPin.P0, 1)
    basic.showIcon(IconNames.Happy)
    basic.pause(1000)

    // Apagar el LED (0 = OFF)
    pins.digitalWritePin(DigitalPin.P0, 0)
    basic.showIcon(IconNames.Sad)
    basic.pause(1000)
})


🔁

basic.forever() — Este bloque se repite sin parar. Todo lo que está dentro se ejecuta una y otra vez de forma continua, como un bucle infinito.

⚡

pins.digitalWritePin(DigitalPin.P0, 1) — Envía un 1 (señal HIGH = encendido) al pin P0. Un 0 apaga el pin. Así controlamos si el LED está ON u OFF.

⏱️

basic.pause(1000) — El micro:bit espera 1000 milisegundos (= 1 segundo) antes de continuar. Cambia este numero para hacer el parpadeo mas rapido o lento.

                        MicroPython



                        from microbit import *

# LED conectado al pin P0 de la shield

while True:
    # Encender el LED (1 = ON)
    pin0.write_digital(1)
    display.show(Image.HAPPY)
    sleep(1000)

    # Apagar el LED (0 = OFF)
    pin0.write_digital(0)
    display.show(Image.SAD)
    sleep(1000)


🔁

while True: — En Python, esto es el bucle infinito. Todo lo indentado debajo se repite para siempre mientras el micro:bit esté encendido.

⚡

pin0.write_digital(1) — Pone el pin 0 en HIGH (1 = encendido). Con 0 lo apagamos. Es el equivalente exacto de digitalWritePin en MakeCode.

⏱️

sleep(3000) — Pausa de 3000 ms = 3 segundos. La función viene incluida al importar el módulo microbit.

🔢

for i in range(3): — Repite el bloque de código 3 veces. range(3) genera los valores 0, 1, 2 — tres iteraciones en total.

✅ Paso 4

Pruébalo — ¿Qué debería pasar?

Sube el código al micro:bit y comprueba que ocurre exactamente esto. Si algo falla, ve a la sección "Problemas frecuentes".

✓

Al arrancar: El LED verde se enciende y la pantalla del micro:bit muestra la letra "V" desplazándose.

✓

Después de 3 segundos: El LED verde parpadea rápidamente 3 veces (apagado/encendido) simulando la fase amarilla.

✓

Tras el parpadeo: El LED verde se apaga, el LED rojo se enciende y la pantalla muestra la letra "R".

✓

Después de otros 3 segundos: El ciclo se repite desde el principio. El semáforo funciona de forma continua e infinita.

✓

En todo momento: Solo un LED está encendido a la vez — nunca los dos al mismo tiempo (excepto durante el parpadeo de transición).

⏱️ Secuencia temporal completa

0s — LED verde ON, pantalla "V"

3s — Parpadeo verde (3 × 200ms)

4.2s — LED rojo ON, pantalla "R"

7.2s — Ciclo reinicia desde el principio

Ciclo completo: ~7 segundos

📺 ¿La pantalla va muy despacio?

Es normal. basic.showString() desplaza el texto. Cuando el ciclo es corto, la letra puede quedar a medias — no es un error.

🎯 Retos

Actividades de ampliación

¿Ya funciona? Ahora modifica el proyecto para ir más allá. Cada reto te enseña un concepto nuevo.

RETO 1 🎯

Cambia los tiempos para que el verde dure 5 segundos y el rojo solo 2 segundos. ¿Qué pasa con el tráfico cuando el verde es más largo?

Pista: Busca los dos basic.pause(3000) en el código. Cambia el primer 3000 por 5000 y el segundo por 2000.

RETO 2 🎯

Añade un tercer LED amarillo conectado a P2. En la fase de transición, en lugar de parpadear el verde, enciende el amarillo durante 1 segundo.

Pista: Necesitas pins.digitalWritePin(DigitalPin.P2, 1) para encender el amarillo y luego apagarlo con 0.

RETO 3 🎯

Haz que el micro:bit muestre una cuenta atrás en segundos durante la fase verde: 3, 2, 1... y luego cambie a rojo.

Pista: Usa un bucle for (let t = 3; t > 0; t--) con basic.showNumber(t) y basic.pause(1000) dentro.

RETO 4 🎯

Añade un botón de emergencia usando el botón A del micro:bit que fuerce el cambio de fase inmediatamente, sin esperar el temporizador.

Pista: Dentro del pause, añade un if (input.buttonIsPressed(Button.A)) que use break para salir del bucle actual.

🔧 Solución de problemas

Problemas frecuentes

Si algo no funciona, busca aquí tu problema. El 95% de los errores tienen una solución sencilla.

❌

"El LED no se enciende para nada"

✅

Revisa que el cable de señal va al pin correcto (P0 para verde, P1 para rojo) y NO al pin V o G. Es el error más común. El pin de señal es el marcado con "S" en el módulo del LED.

❌

"Los dos LEDs se encienden a la vez"

✅

Los LEDs están invertidos: el verde está en P1 y el rojo en P0. Intercambia los cables de señal, o cambia P0 por P1 y P1 por P0 en el código.

❌

"El semáforo no cambia de fase — se queda parado"

✅

Asegúrate de que todo el código está dentro de basic.forever() y no fuera. Si el código está fuera, se ejecuta solo una vez y para. En MicroPython, verifica la indentación dentro del while True:.

❌

"La pantalla muestra cosas raras o letras a medias"

✅

Esto es completamente normal. basic.showString() desplaza el texto y puede interrumpirse cuando comienza el siguiente ciclo. No es un error. Puedes usar basic.showNumber() si quieres un valor instantáneo.

🚀 Siguientes pasos

¿Quieres ir más allá?

Ideas para expandir este proyecto y conectarlo con el mundo real.

🚶

Semáforo para peatones

Añade un botón que, cuando lo pulsen los peatones, fuerce el cambio a rojo vehicular y verde peatonal. Un sistema de semáforo real interactivo.

🔊

Semáforo con sonido

Usa el buzzer del micro:bit para emitir pitidos durante la fase verde y una alerta sonora al cambiar. Útil para personas con discapacidad visual — tecnología inclusiva.

🚗

Cruce de dos semáforos

Conecta dos micro:bits vía radio y sincroniza dos semáforos: cuando uno está en verde, el otro está en rojo. Simula una intersección real con comunicación inalámbrica.

Siguiente proyecto

Proyecto #02 — Lámpara con Botón

Aprende a leer entradas digitales con un pulsador y usa variables booleanas para crear un interruptor de verdad.

Siguiente proyecto →
